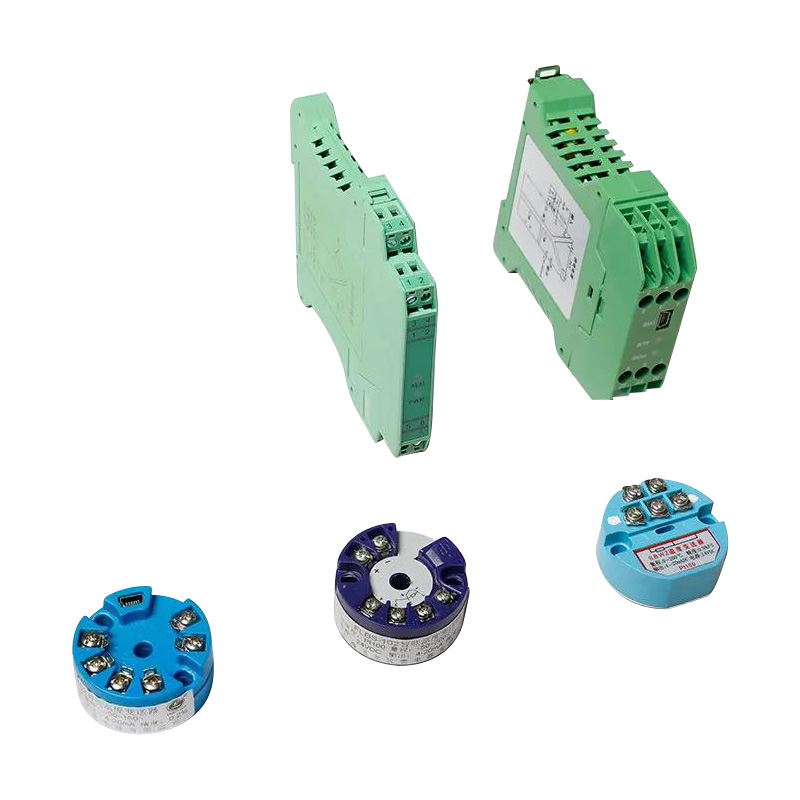

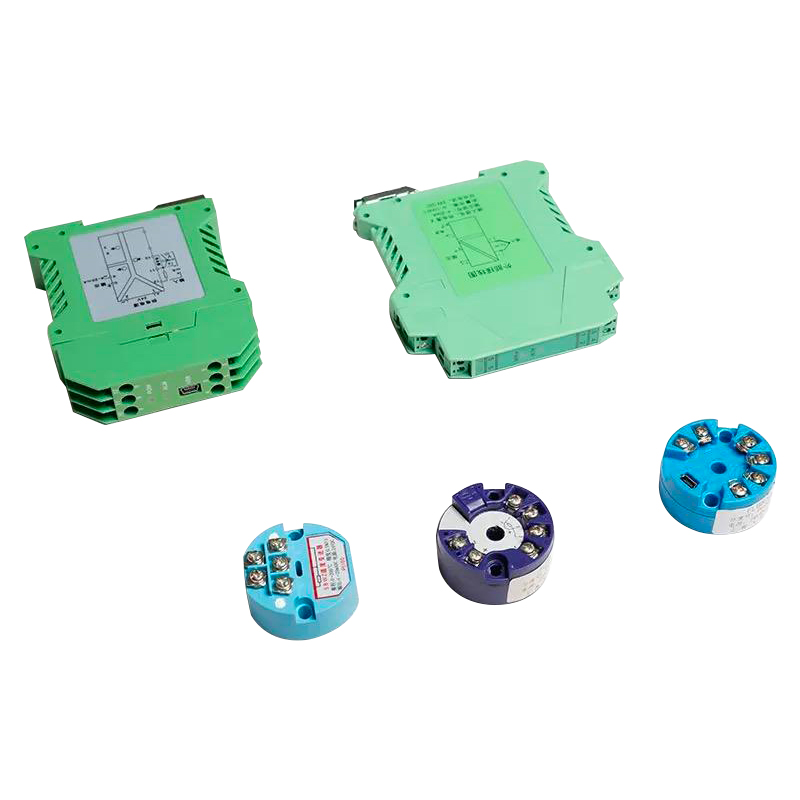

Transmissor de temperatura integrado

Os produtos de termopar estrutural integrado e resistência térmica com a função de medição e transmissão de temperatura podem ser realizados colocando os módulos do sistema de dois fios de um transmissor (SBWR e SBWZ) na caixa de conexão do termopar e produtos de resistência térmica, como tipo normal embalado, tipo à prova de explosão e tipo revestido. A produção de integração pode ser usada para medir a temperatura do líquido, gás ou meio de vapor diretamente. 4~20mA DC pela temperatura medida. As temperaturas são medidas e controladas pelo contato do sinal de saída DC e pelo sistema de computador. Este transmissor de temperatura pode ser amplamente utilizado no campo de pesquisa científica dos setores industriais, como energia elétrica, metalurgia, petróleo, engenharia química, aviação, mecânica, indústria leve, têxtil, medicina, alimentos e defesa nacional.

Solicitar Orçamento

Sinal de saída	Sinal DC 4-20mA linear com temperatura dentro da faixa
Precisão básica	Transmissor de temperatura termopar±0,5%FS; Transmissor de temperatura de resistência térmica ±0,2%FS;
Modo de transmissão	sistema de dois fios
Fonte de alimentação CC	12-30V CC. tensão nominal 24 Vcc
Impedância de carga	Carga limite de resistência de carga calculada; RL(máx.)=50(U-12) Na fórmula, o transmissor é uma tensão de alimentação DC Sob tensão nominal de 24 V: RL(máx.)=50(24-12)=600Ω
Ambientes operacionais normais	a.Temperatura ambiente: - 25°C~85°C (requisito especial - 40°C~90°C) b. Umidade relativa: 5%-95% c.Vibração mecânica: 10-150HZ. A = 0,15 mm d. Nenhum meio causou corrosão ao transmissor no ar ambiente.
Interferência eletromagnética	Quando o transmissor de rádio de 20-1000MHz e 5W a 0,5 metros de distância do transmissor funcionar, deverá variar ± 0,15%FS.
Desvio de temperatura	Quando a temperatura ambiente varia em 1°C, o ponto zero varia ±0,15% FS e a faixa de medição muda ± 0,01% FS

Uso e fiação

1. Aviso sobre a fiação: Observe que o elemento sensor de temperatura foi bem conectado e a faixa de medição antes de sair da fábrica. Geralmente, não ajuste o potenciômetro de ajuste de faixa, a menos que seja necessário.

2. Para a instalação de TC e RTD integrados, consulte outras instruções de operação para os mesmos tipos de TC e RTD.

3. O TC e o RTD integrados são fornecidos com uma saída de corrente do sistema de dois fios, portanto, apenas dois condutores de cobre serão necessários.

Exemplo para pedido

Indique o modelo, marca de graduação, comprimento total e profundidade inserida em ordem, ou seja, (L×I)

Exemplo 1:WRNKB-230 K 1150x1000

I.E: Termopar revestido com sistema de dois fios integrado, instalação de parafuso fixo, caixa de conexão à prova d'água, diâmetro externo Φ16mm, marca de graduação K, comprimento total 1150, profundidade inserida 1000mm.

Exemplo 2: WZPKB-336 Pt100 L=1000

I.E: Resistência térmica de platina com revestimento integrado de sistema de dois fios, instalação de parafuso de virola móvel, caixa de conexão à prova d'água, diâmetro externo, marca de graduação Pt100, comprimento total 1000 mm.

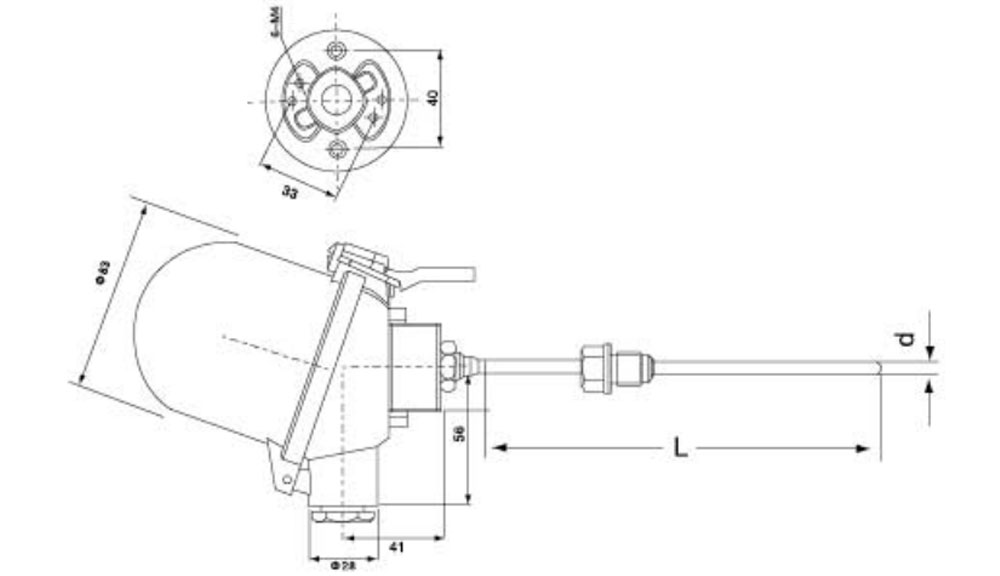

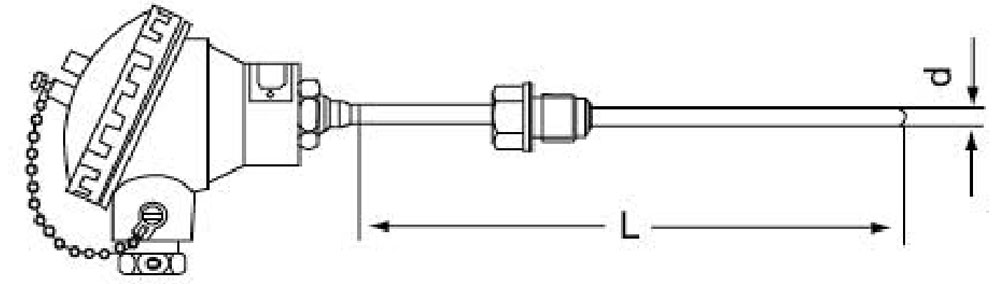

Termopar e resistência térmica com transmissor de temperatura

Modelooo	Marca de formatura	Faixa de medição (℃)	Tubo de revestimento
Modelooo	Marca de formatura	Faixa de medição (℃)	Materiais	Diâmetro do tubo.	Especificações.
SBWZPR-231	Pt100	-50-400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi、GH2520、316	Φ6-12	300×150 400×250 450×300 500×350

Modelooo	Marca de formatura	Faixa de medição (℃)	Tubo de revestimento
Modelooo	Marca de formatura	Faixa de medição (℃)	Material	Diâmetro do tubo.	Especificações.
SBWZPK2-231	Pt100	-50-400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti、GH2520、316	Φ6-12

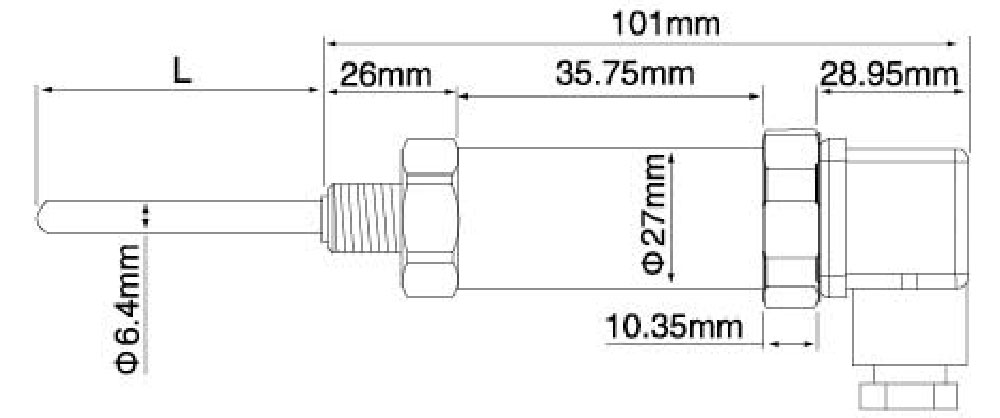

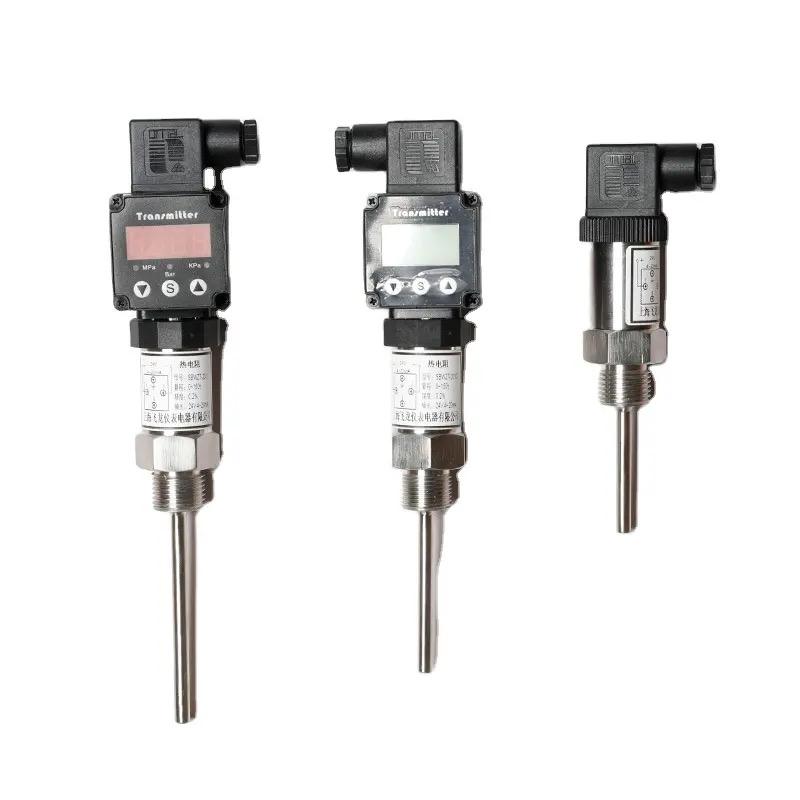

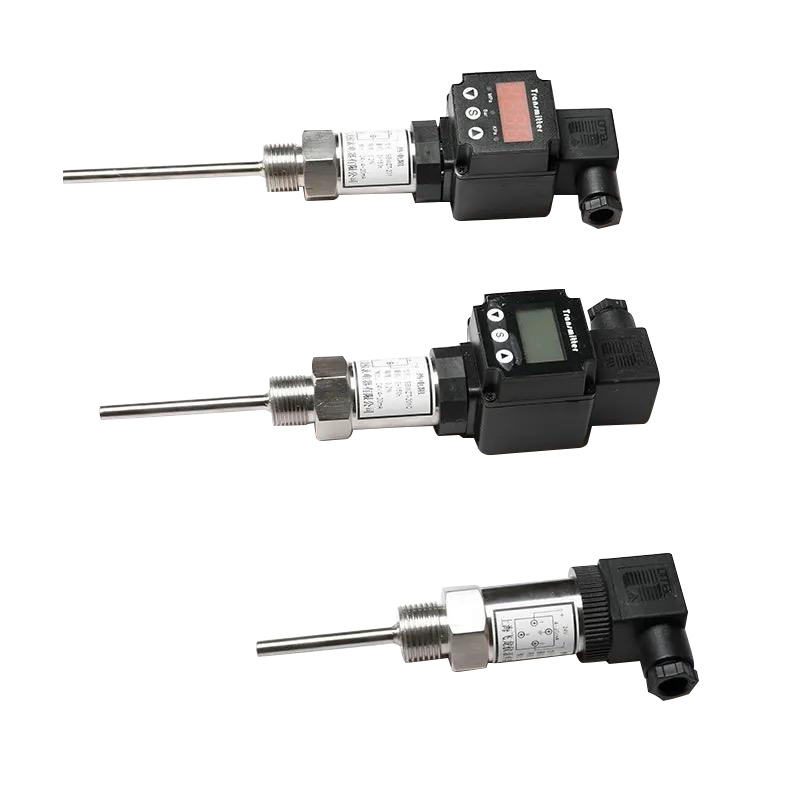

Hirschmann tipo plug-in pequena resistência térmica e termopar

Modelooo	Marca de formatura	Faixa de medição (℃)	Tubo de revestimento
Modelooo	Marca de formatura	Faixa de medição (℃)	Material	Diâmetro do tubo.	Especificações.
SBWET-201	Pt100	-50-400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti、GH2520、316	Φ4-12	50 100 150 200 300 400 500
