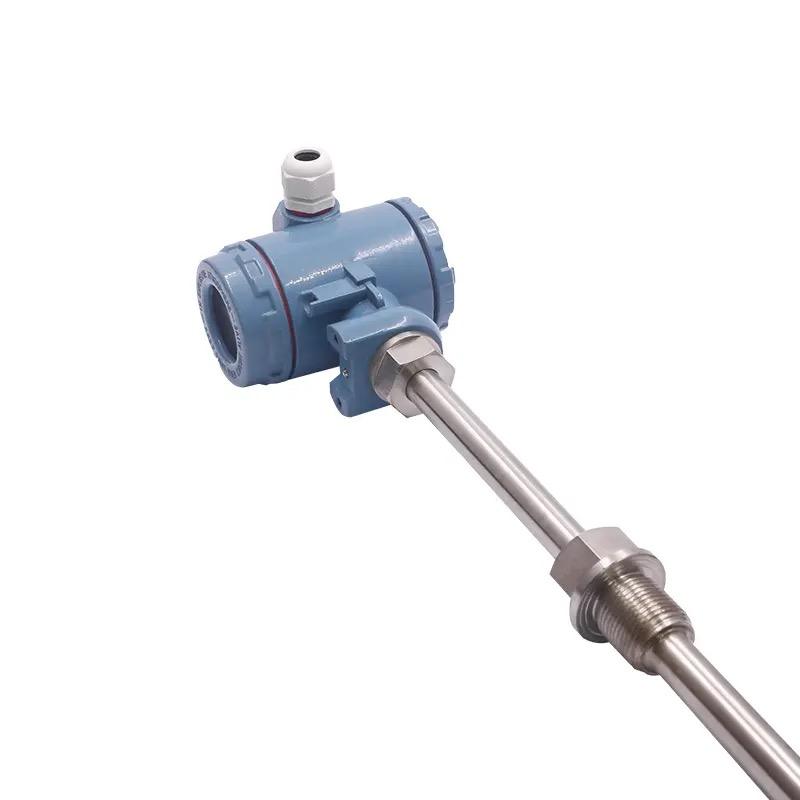

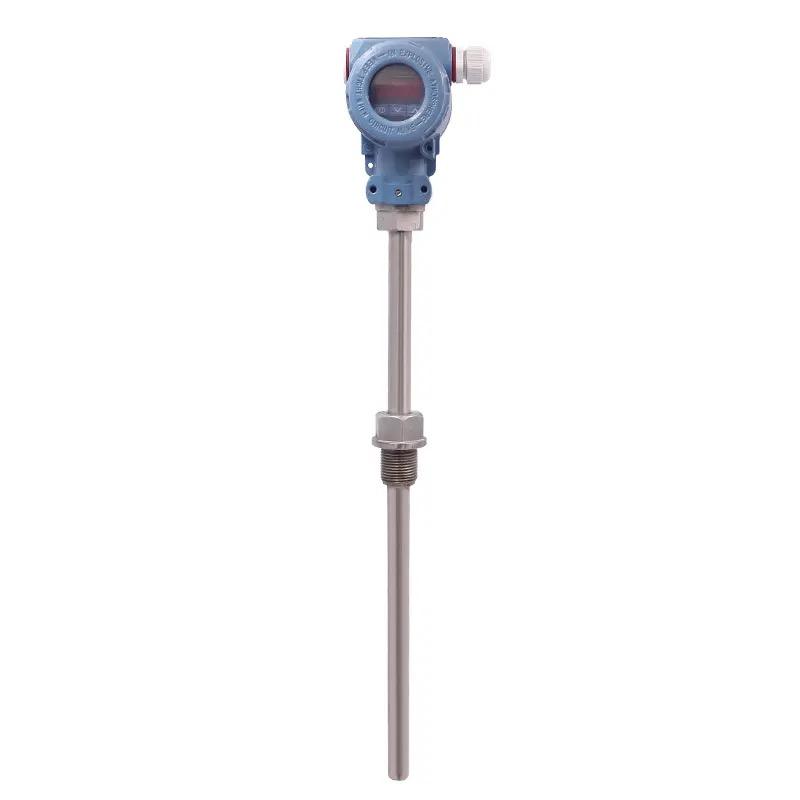

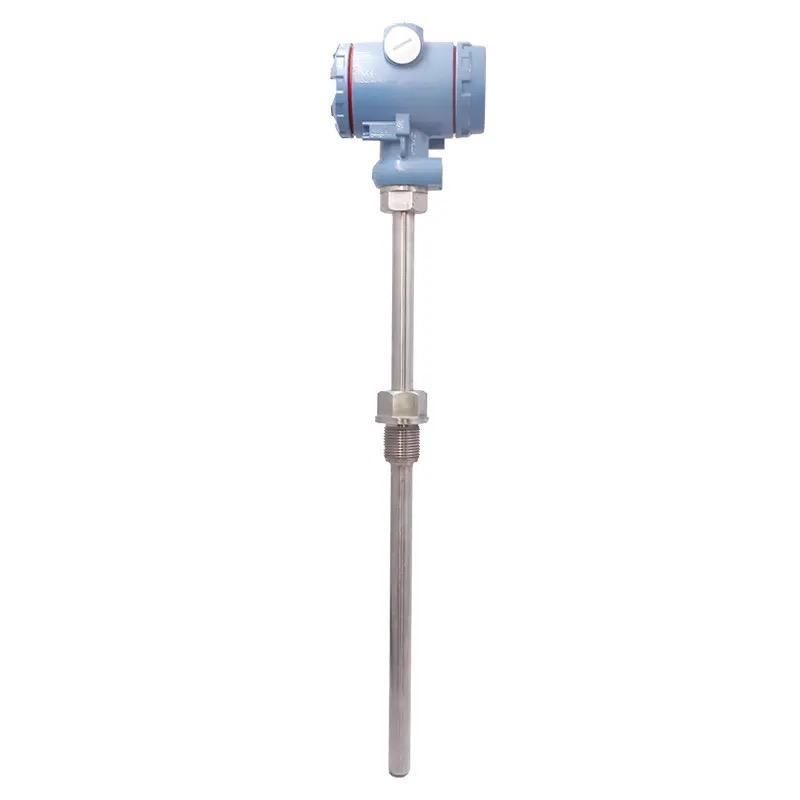

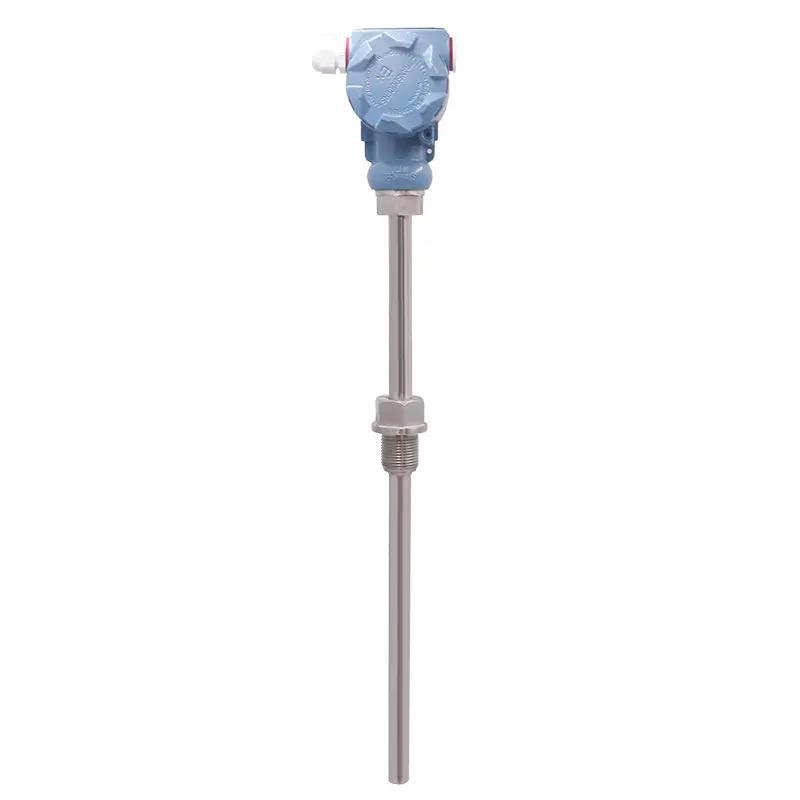

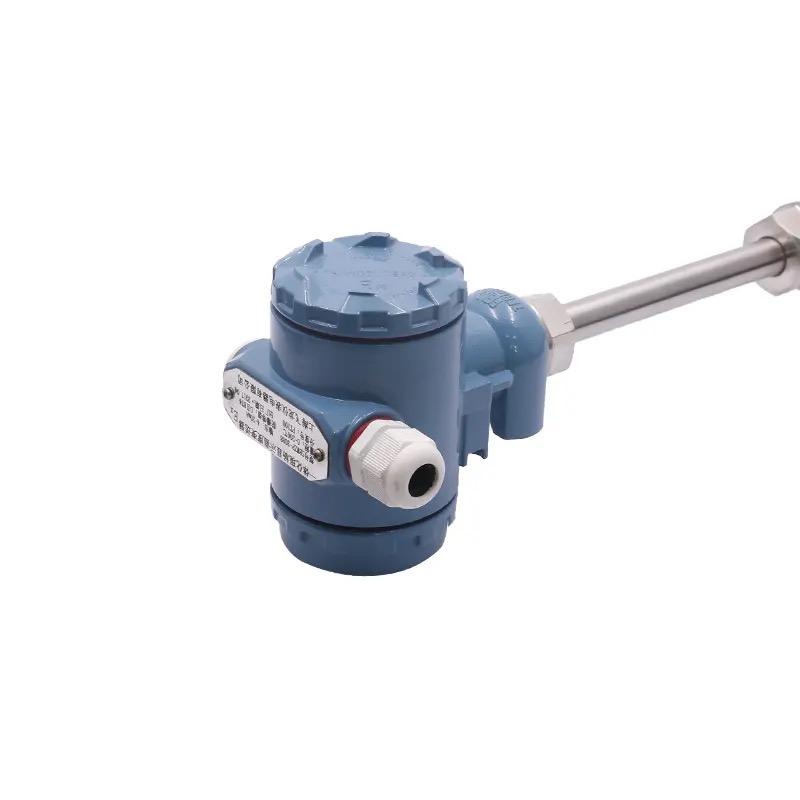

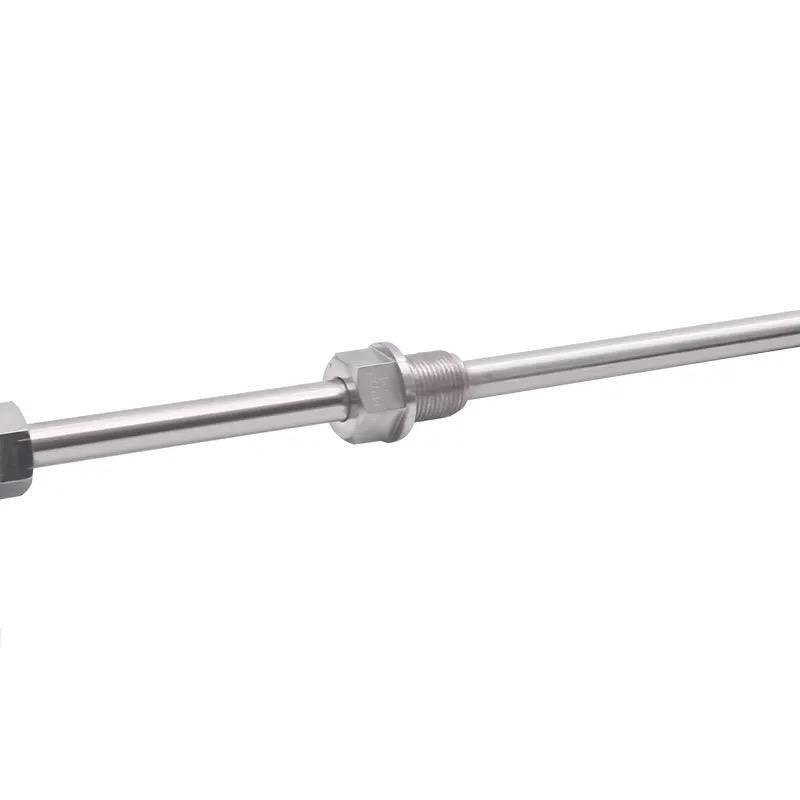

Transmissor de temperatura integrado com isolamento total

O transmissor de temperatura geral integrado é usado para a entrada de sinal de resistência térmica (RTD), termopar (TC), resistência e tensão, que pode ser instalado no sensor através da configuração do PC. (Os protocolos PEOFIBUS-PA e HART estão disponíveis). Locais aplicáveis: · O transmissor de temperatura integrado PCP pode ser usado para transformar todos os tipos de sinais de entrada em sinais de saída de 4-20mA ·Entrada Resistência térmica (RTD) Termopar (TC) Resistência (Ω) Tensão (mV) .Através do PC, a ferramenta de configuração pode ser usada online. Características: .O PCP geral pode ser usado para todos os tipos de sinais de entrada .Isolamento elétrico .Sistema de dois fios e saída analógica 4-20mA .Alta precisão .Os sinais de falha do sensor ou curto-circuito podem ser configurados antecipadamente de acordo com NAMUR NE 43. ·EMC deve estar de acordo com NAMUR NE 21, CE .Certificação à prova de explosão .Saída analógica .A faixa de medição pode ser personalizada pelos usuários

Solicitar Orçamento

Operação e estrutura do sistema

Sistema de medição

Vocêm transmissor de temperatura inteligente é um sistema de dois fios com saída analógica, entrada de sinais de resistência térmica (IDT) de 2, 3 e 4 fios, sinal de termopar e sinal de tensão, que pode ser configurado por meio de uma ferramenta de configuração,

Resistência térmica de entrada (RTD)

Tipo	Faixa de medição	Min. Faixa de medição
Pt100 Pt500 Pt1000 De acordo com IEC 751	-200-850°C -328-1562°F -200-250°C -328-482°F -200-250°C -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 De acordo com DIN 43760	-60-180°C -76-356°F -60-150°C -76-302°F -60-150°C -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Tipo de fiação	Compensação de resistência de cabo de medição de sistema de dois fios de 2, 3 ou 4 conexões (0-20Ω)
Resistência do cabo do sensor	Cada cabo
Corrente do sensor	≤0,6mA

Sinal de resistência (Ω)

Tipo	Faixa de medição	Min. Faixa de medição
Resistência (Ω)	10..2000(Ω)	100(Ω)

Termopar (TC)

Tipo	Faixa de medição	Min. Faixa de medição
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) você(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] De acordo com IEC 584 Parte 1	0-1.820 ℃ 32-3.308°F 0-2.320 ℃ 32-4.208°F 0-2.495°C 32-4.523°F -200-915°C -328-1679°F -200-1200°C -328-2192°F -200-1372°C -328-2501°F -200-900°C -328-1652°F -270-1300°C -454-2372°F 0-1768°C 32-3214°F 0-1768°C 32-3214°F -200-400 ℃ -328-752°F -200-600°C -328-1112°F 0-2.000°C 32-3.632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Junção fria	Interno (Pt100) ou Externo (0...80°C),32..176°F
Precisão da junção fria	±1k
Corrente do sensor	30nA

Sinal de tensão (mV)

Tipo	Faixa de medição	Faixa de medição máxima
Milivolts (mV)	-10...100mV	5mV

saída de entrada (analógica)

Sinal de saída	4...20 mA.20..4 mA
Características de transmissão	Linearidade de temperatura, resistência e tensão
Carga máxima	(V-8V)/0,025A

(1) Sem referência

(2) De acordo com DIN 43710

(3) De acordo com ASTM E988

Filtro digital Grae 1	0...8s
corrente de entrada	≤3,5mA
Limitação atual	≤25mA
Interruptor de atraso de tempo	4s (durante a alimentação la-3,8mA)
Tempo de resposta	1s

Sinal de falha (monitoramento de falha)

Abaixo do limite inferior de medição	Dutput reduzido para 3,8 mA
Acima do limite superior da medição	Saída até 20,5mA
Danos no sensor Curto-circuito do sensor	Pode ser definido como≤3,6mA ou ≥21,0 mA

Conexão elétrica

Fonte de alimentação	U _b =8...35V CC Proteção contra polaridade
Isolamento elétrico (entrada/saída)	U=3,75kV CA
Faixa de flutuação permitida	U≤5V (quando Ub≥13V, f _máx. =1KH ₂ t)

Precisão

Condições de referência

Temperatura elevada23°C (73,4°F）±5K

Resistência térmica (RTD)

Tipo	Precisão de medição
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K ou 0,08% 0,5K ou 0,20% 0,3K ou 0,12%

Sinal de resistência (Ω)

Tipo	Precisão de medição	Faixa de medição
Resistência	±0,1Ω ou 0,08%	10...40Ω
Resistência	±1,5Ω ou 0,12%	10...2000Ω

Termopar (TC)

Tipo	Precisão de medição
K, J, T, E, L, U, N, C, D SBR MoRe5-MoRe41	típico 0,5 k ou 0,08% tipo.1,0 k ou 0,08% tipo.2,0 k ou 0,08%
Alecado pelo fim da relerência interna	Pt100 DIN IEC751 C1.B

Sinal de tensão (mV)

Tipo	Precisão de medição	Faixa de medição
Milivolts (mv)	±20μV ou 0,08%	-10...10mV

Afetado pela fonte de alimentação	≤±0,01%/V com desvio de 24 ^[3]	Faixa de medição
Afetado pela carga	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Não aplicável ao termopar.

(2) % é relativo à faixa de medição ajustável (valor máximo).

(3)Todos os ala estão relacionados ao valor final da medição (FSD)

Mudança de temperatura	RTD Td=±(15ppmkFaixa de medição máxima)±50 ppmKFaixa de medição pré-definida)∆θResistência térmica Pt100 Td=±(15ppmk(Valor final da medição 200) 50ppm/KFaixa de medição pré-definida)∆θ Termopar(TC) Td=±(50 ppmKFaixa de medição máxima 50ppm/KFaixa de medição pré-definida)*∆θ ∆θ=Valor da temperatura ambiente desvia da temperatura de reterência
Estabilidade a longo prazo	≤0,1 mil/ano[1] ou ≤0,05%/ano[1][2]

Condição de instalação

Ângulo de instalação	Sem limitação
Área de instalação	Caixa de conexão à prova d'água ou caixa de conexão à prova de explosão

Condição de aplicação Condição ambiental

Temperatura ambiente	-40...85°C(-40..185°F). Aplicável à área à prova de explosão
Temperatura de armazenamento	-0.. 100°C(-40...-212°F)
Aula climática	n de acordo com EN G0654-1,ClaasC
Condensação	Permissão
Classe ProtacLlon	Instalação IP 00/IP 66
Proteção contra vibração	De acordo com IEC 60068-2-6
Compatibilidade eletromagnética	Emissão irradiada anti-EMI e anti-EMl de acordo com EN 61326-1 e NAMUR NE 21

Estrutura mecânica

Bem-vindo	=40g
Materiais	Invólucro: PC, plástico ou poliéster
Terminais	cabo máximo, 1,75 mm2 (0,0027 pol2)

Display e sistema operacional Operação remota

Ferramenta de configuração	Ferramenta de configuração especial
Software de configuração	Software operacional para PC (Reaowin 2o00 ]
entrelaçar	Interface PC conectada com cabo TTL-l-RS 232 com plugue
Parâmetro de configuração	Tipo de sensor, tipo de conexão e unidade de engenharia (C/F faixa de medição, compensação de junta fria interna/externa, compensação de resistência do cabo em medição de sistema de dois fios, condição de falha, sinal de saída (4...20/20...4 mA), filtro digital (úmido), saída, marca de ponto de medição (8 caracteres) e saída analógica.
