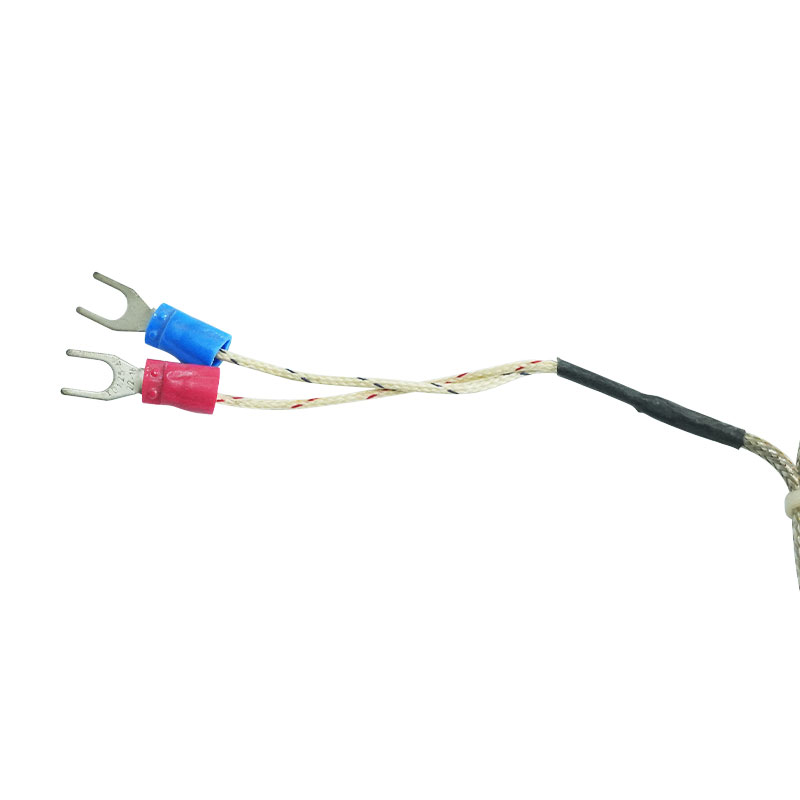

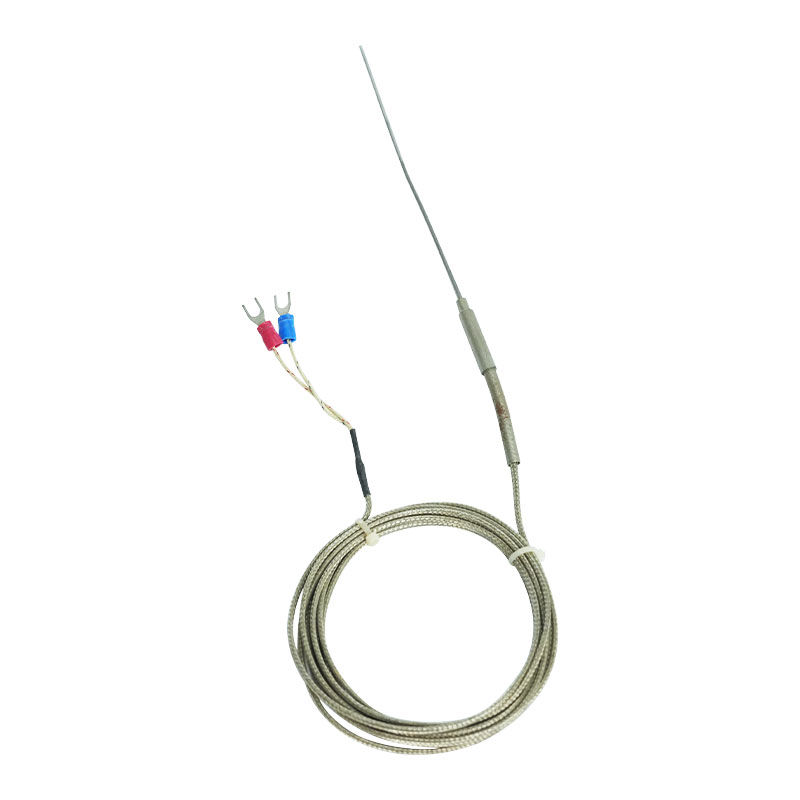

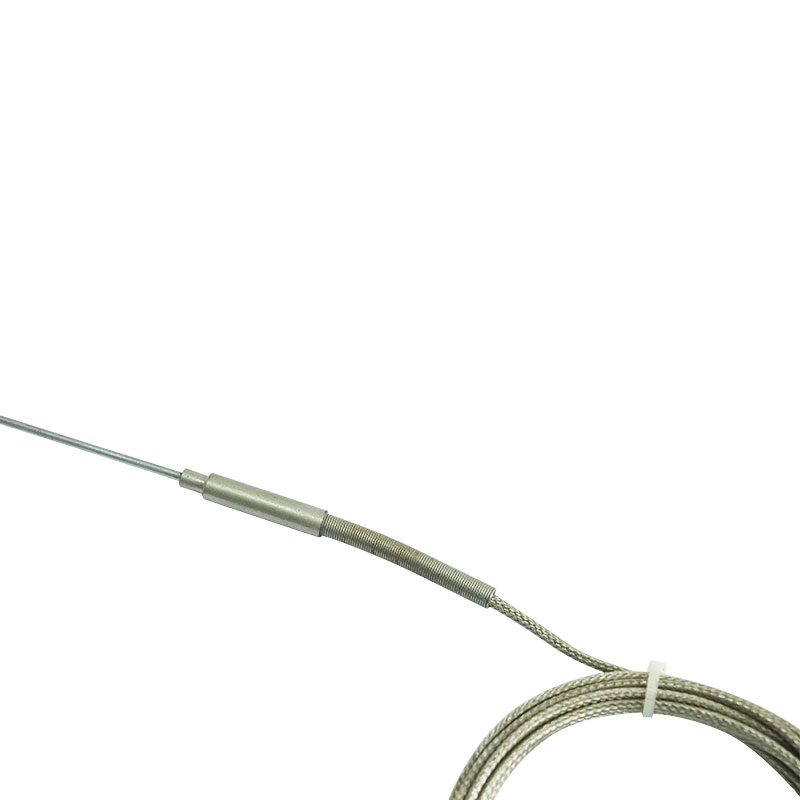

Termopar revestido
-
Tipo, faixa de medição de temperatura e tolerância do termopar revestido
Categoria Código Marca de formatura Diâmetro exlermal do tubo (mm) Faixa de medição (℃) Temperatura máxima de aplicação (℃) ∆tTolerância 1 2 Níquel-cromo-cuproníquel WREK E ≥Φ3 -40-700 700 ±1,5℃ ou ±0,4%t ±2,5℃ ou ±0,75%t Níquel-cromo-nisiloy WRNK K -40-900 950 Ferrum-cuproníquel WRJ.K J -40-500 600 Guprum-cuproníquel Naufrágio T -40-350 400 Ródio Platina-Platina WRPK S Φ5-Φ8 0-1100 1300 ±1,5℃ eu:2,5%l Termopar revestido para dispositivo não fixo
Tipo de caixa de conexão Modelooo Tipo simples WR□K-101
WR□K 2 -101Tipo à prova d’água WR□K-131
WR□K 2 -131Tipo de acoplamento rápido WR□K-151
WR□K 2 -151Tipo de soquete de aviação WR□K-161
WR□K 2 -161Tipo de alça WR□K-187
WR□K 2 -187Tipo de fio de extensão WR□K-191
WR□K 2 -191Nota:(1)WRNK-101 pode ser usado para substituir o núcleo interno do termopar de montagem. (2) O tipo de fio de extensão geralmente é conectado com fio condutor de 500 mm, se necessário adicionar, indique o comprimento. (3) O terminal de medição é fornecido com tipo de isolamento. caso precise ser conectado ao shell, troque o modelo da mantissa “1” para “2”, e “7” para “8”. por exemplo, 131 é alterado para 132; 187 é alterado para 188. (4) Consulte as páginas 26-28, Tabela 6 e Figura 35 para obter a marca de graduação e a faixa de medição. Tempo de resposta, diâmetro e comprimento disponível do termopar revestido.
Termopar revestido tipo parafuso virola
Tipo de caixa de conexão Modelooo Tipo à prova d’água WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331Tipo de acoplamento rápido WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351Tipo de soquete de aviação WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361Tipo de fio de extensão WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391Tipo de fio de extensão(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391GNota:(1) O fio condutor de 500 mm geralmente é conectado ao tipo de fio de extensão, se necessário adicionar, indique o comprimento.
(2) O terminal de medição é fornecido com tipo de isolamento. o ajuste precisa se conectar com o shell; altere a mantissa do modelo “1” para “2”, por exemplo 231 é alterado para 232;291 é alterado para 292.
(3) O diâmetro do termopar revestido não é inferior a 5. O fornecimento geral para parafusos de parafuso de virola é M16 × 1,5 e≤Φ4 é M12 × 1,5.
(4) A pressão nominal do flange da virola fixa é de 2,5 MPa. A pressão nominal do flange da virola móvel é a pressão normal.
(5) Consulte as páginas 26 - 28, tabela 6 e Fig 35 para obter a marca de graduação e a faixa de medição. tempo de resposta, diâmetro e comprimento disponível do termopar revestido
Termopar revestido tipo flange virola
Tipo de caixa de conexão Modelooo Tipo à prova d’água WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531Tipo de acoplamento rápido WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551Tipo de soquete de aviação WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561Tipo de fio de extensão WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591Tipo de fio de extensão(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911GNota: (1) o fio condutor de 500 mm geralmente é conectado ao fio de extensão tipo "S", se necessário adicionar, indique o comprimento separadamente.
(2) O terminal de medição é fornecido com tipo de isolamento. Caso precise conectar com o shel troque o modelo mantissa “1” para “2”, por exemplo .431 é alterado para 432.
(3) O diâmetro do termopar revestido não é inferior a Φ5. A alimentação geral para flange de ponteira é Φ60 e ≤ 04 é Φ50.
(4) A pressão nominal do flange de ponteira fixa é de 2,5 MPa. A pressão nominal do flange de ponteira móvel é a pressão normal.
(5) Consulte as páginas 26 - 28, tabela 6 e Fig 35 para obter a marca de graduação e faixa de medição. Tempo de resposta, diâmetro e comprimento disponível do termopar revestido.
-
